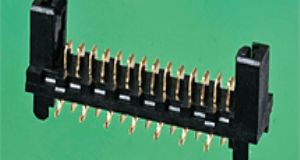

Molex Picoflex? 連接器
概述
產品亮點
類別：
線對板連接器
間距：
1.27 毫米
電流：
1.20A
插配高度：
6.40 毫米
特性和優點
90325 系列
標準通孔、垂直接頭適合于波峰焊接，可提供金覆鈀鎳鍍金選項
90800 系列
- 標準通孔、直角接頭，適用于波峰焊
- 打彎接頭焊尾便于在直角應用中減輕保持力
91714 系列
標準通孔、高溫、直角接頭適合于回流焊接
90779 系列
垂直、通孔接頭采用紅外兼容的高溫尼龍 4/6 制造，可提供金覆鈀鎳鍍金選項
90814 系列
標準 90325 系列的純 SMT 摩擦鎖接頭型號帶 SMT 焊尾的高溫材料
- 提供帶卷吸塑包裝或管裝
- 12 電路及以上電路中可選鉤
- 可提供金覆鈀鎳鍍金選項
90816 系列
SMT 鎖定接頭具有的正向鎖銷功能可使其保持力比標準摩擦鎖 90814 系列要求的高 50%
- 可提供金覆鈀鎳鍍金選項
91330 系列
SMT 特薄接頭具有雙側板效果和單面 SMT 工藝，易用裝配
93405 系列
93407
- 反向印刷電路板封裝 SMT 接頭；與 Tyco 的 Micro-MaTch 系列 188275 兼容
- 根據現有客戶物料清單成為第二大供應商，而無需重新設計印刷電路板
高可靠、高功率和高信號的 Picoflex 連接器針對無法使用扁平柔性連接器的情況提供高密度解決方案。Picoflex 連接器提供的電路尺寸范圍從 4 至 26，可與全球行業標準 1.27 毫米電纜插配。Picoflex 經測試符合汽車、工業和消費電子行業的高震動和高沖擊要求，理想適用于多種應用，其中包括太陽能應用、稱重系統、汽車信息娛樂系統、計算機外圍設備、電信和便攜式心臟監測儀。
Picoflex 連接器在垂直插配時的插配高度為 6.40 毫米，比傳統的 1.27 毫米連接器系統減少大約 15%。強大的單片式上部外殼具有極好的電纜保持力，是小型電路尺寸應用的理想選擇。高可靠性接觸對電纜采用四點接口，并在接頭和插座之間設有兩個觸點。Picoflex 還為印刷電路板與插孔式連接器和接頭之間提供出色的極化?？商峁┑腻兘疬x項包括錫或金覆鈀鎳。提供施工工具。
Molex 已擴大 Picoflex 系列，其中納入了反向封裝 SMT 接頭。提供有鎖閂和無鎖閂類型，并帶有可選高溫鍍層，新型接頭可為客戶提供廣泛應用，無需支付高昂費用重新設計印刷電路板。
