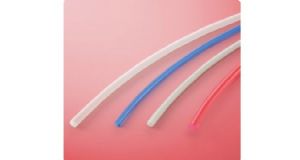

SUMITOMO SUMITUBE?A
概述
一般用熱縮管
■ 耐油性, 耐化學品性卓越
■ 通透的色彩
用途
■ 電線終端, 電線連接部位的絕緣, 保護, 增強
■ 電線的顏色識別, 捆綁
■ 電阻、電容等的絕緣, 保護
■ 各種管子類的防腐蝕, 防電解腐蝕
●基本式樣
| 產品分類 | 熱縮套管 |
| 材質 | 電子線架橋軟質交聯聚烯烴樹脂 |
| 阻燃性 | 非阻燃 |
| 收縮溫度 | 115℃以上 |
| 收縮率 | 大約40％ |
| 長度變化率 | -15％以上 |
| 可連續使用溫度 | -55 ? 105℃ |
| 規格 | 住友電工超效能高分子株式會社所規定的標準規格 |
| （規格書編號R4-0180） | |
| 標記（例） | ― |
| 可制作的顏色 | 黑, 棕, 紅, 橙, 黃, 綠, 藍, 紫, 灰, 白, 透明 |
| 柔軟性 | 柔軟 |
| 環境對應 | RoHS,ELV |
| 領域 | 汽車,工程機械,工業機械,電子 |
●耐油性、耐化學品性（常溫）
| 汽油 | 輕油 | 潤滑油 | 酒精 | 酸 | 堿 |
| ○ | ○ | ○ | ◎ | ◎ | ◎ |
| ◎：性能卓越 ○：品質優良 △：需在使用過程中加以注意 | |||||
●特性
| 特性 | 項目 | 特性值 | 代表值＊ |
| 機械特性 | 抗拉強度 | 10.4MPa以上 | 19.2MPa |
| 伸展率 | 200％以上 | 440% | |
| 比重 | ― | 0.92 | |
| 硬度（蕭氏硬度D） | ― | 42 | |
| 電氣特性 | 耐電壓 | AC2.5kV×60秒, 無破壞 | 合格 |
| 體積電阻率 | 1.0×1016Ω?cm以上 | 1.6×1016Ω?cm | |
| 化學特性 | 吸水率 | 23℃×24小時, 0.10％以下 | 0.09% |
| 燃燒性 | 可燃 | ― | |
| *非保證值 | |||
●尺寸
| 尺寸 | 收縮前尺寸 | 收縮后尺寸 | 単位長度（最小值）（m） | |||
| 內徑 | 壁厚（參考值） | 內徑（最大值） | 壁厚 | 切割品 | 卷軸 | |
| 1.5×0.2 | 2.10±0.30 | 0.2 | 0.8 | 0.40±0.10 | 1 | 200 |
| 2×0.2 | 2.60±0.30 | 0.2 | 1.3 | 0.40±0.10 | 1 | 200 |
| 2.5×0.2 | 3.10±0.30 | 0.2 | 1.5 | 0.40±0.10 | 1 | 200 |
| 3×0.2 | 3.60±0.30 | 0.2 | 1.8 | 0.40±0.10 | 1 | 200 |
| 3.5×0.2 | 4.10±0.30 | 0.2 | 2 | 0.40±0.10 | 1 | 100 |
| 4×0.2 | 4.60±0.30 | 0.2 | 2.3 | 0.40±0.10 | 1 | 100 |
| 5×0.2 | 5.60±0.30 | 0.2 | 2.9 | 0.40±0.10 | 1 | 100 |
| 6×0.25 | 6.5±0.3 | 0.25 | 3.5 | 0.50±0.10 | 1 | 100 |
| 7×0.25 | 7.5±0.3 | 0.25 | 4.2 | 0.50±0.10 | 1 | 50 |
| 8×0.25 | 8.5±0.3 | 0.25 | 4.7 | 0.50±0.10 | 1 | 50 |
| 9×0.25 | 9.5±0.3 | 0.25 | 5.4 | 0.50±0.10 | 1 | 50 |
| 10×0.25 | 10.5±0.4 | 0.25 | 6 | 0.50±0.10 | 1 | 50 |
| 11×0.25 | 11.5±0.4 | 0.25 | 7 | 0.50±0.10 | 1 | 50 |
| 12×0.3 | 12.4±0.4 | 0.3 | 7.6 | 0.60±0.10 | 1 | 50 |
| 13×0.3 | 13.4±0.4 | 0.3 | 8 | 0.60±0.10 | 1 | 50 |
| 14×0.3 | 14.4±0.4 | 0.3 | 9 | 0.60±0.10 | 1 | 50 |
| 15×0.3 | 15.4±0.4 | 0.3 | 10 | 0.60±0.10 | 1 | 50 |
| 16×0.3 | 16.4±0.4 | 0.3 | 10.5 | 0.60±0.10 | 1 | 50 |
| 18×0.3 | 18.4±0.4 | 0.3 | 11.5 | 0.60±0.10 | 1 | 50 |
| 20×0.3 | 20.4±0.4 | 0.3 | 13 | 0.60±0.10 | 1 | 50 |
| 22×0.3 | 22.4±0.4 | 0.3 | 14 | 0.60±0.10 | 1 | 50 |
| 25×0.3 | 25.5±0.5 | 0.3 | 15 | 0.60±0.10 | 1 | 50 |
