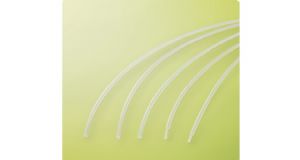

SUMITOMO SUMITUBE?K2
概述
SAE-AMS及UL規格品 耐熱, 耐油, 耐化學品性?xún)?yōu)的透明阻燃熱縮管
■ SAE-AMS及UL224規格品
■ 阻燃
■ 透明
■ 薄壁
■ 半硬質（比K柔軟）
用途
■ 電線終端, 電線連接部位, 連接端子的絕緣, 保護, 增強
■ 暴露在高溫, 化學品, 油類中的電線, 各種零部件的保護
■ 各種金屬線類的機械保護
■ 各類標簽類電線的固定
■ 熱敏電阻, 電阻, 電容等的絕緣, 保護
■ 耐油性, 耐化學品性卓越
●基本式樣
●耐油性、耐化學品性（常溫）
●特性
| 產品分類 | 熱縮套管 |
| 材質 | 電子線架橋半硬質阻燃性聚偏氟乙烯樹脂 |
| 阻燃性 | 阻燃 |

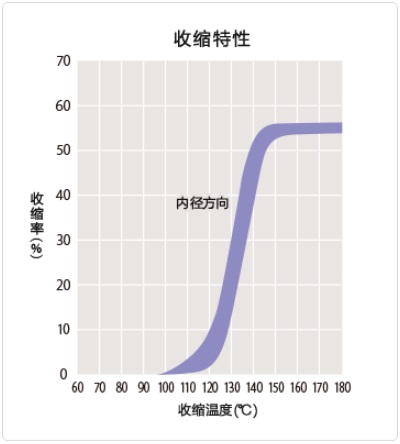

| 收縮溫度 | 150℃以上 |
| 收縮率 | 50%以上 |
| 長度變化率 | -10～5％ |
| 可連續使用溫度 | -55 ? 175℃ |
| 規格 | SAE-AMS-DTL-23053/18 Class 1 |
| UL224 | |
| 認定書No．E70631 | |
| 目錄 No．SUMITUBE K2 或者875 | |
| 阻燃級別 VW-1 | |
| 電氣用品安全法 電氣用品中使用的零部件, 材料登記制度 | |
| 機器內被覆電線的阻燃性試驗（-F-）登記 | |
| ?。ǖ怯汵o.：F-STS3-017～F-STS3-020） | |
| 標記（例） | ― |
| 可制作的顏色 | 黑, 紅, 綠, 藍, 白, 透明 （彩色物品為半透明顏色） |
| 柔軟性 | 半硬質 |
| 環境對應 | RoHS,ELV |
| 領域 | 汽車,航空/軍用,工程機械,工業機械,電子 |
●耐油性、耐化學品性（常溫）
| 汽油 | 輕油 | 潤滑油 | 酒精 | 酸 | 堿 |
| ◎ | ◎ | ◎ | ◎ | ◎ | ◎ |
| ◎：性能卓越 ○：品質優良 △：需在使用過程中加以注意 | |||||
●特性
| 特性 | 項目 | 特性值 | 代表值＊ |
| 機械特性 | 抗拉強度 （老化前） | 24.1MPa以上 | 37.8MPa |
| 伸展率 （老化前） | 200％以上 | 404% | |
| 伸展率 （老化后） | 250℃×7日, 100％以上 | 383% | |
| 低溫柔軟性 | -55℃×4小時, 無裂縫 | 合格 | |
| 熱沖擊 | 275℃×4小時, 無裂縫 | 合格 | |
| 比重 | 1.90以下 | 1.75 | |
| 電氣特性 | 絕緣耐力 | 15.7kV/mm以上 | 35.4kV/mm |
| 體積電阻率 | 1.0×1011Ω?cm以上 | 2.8×1015Ω?cm | |
| 化學特性 | 透明穩定性 | 200℃×24小時, 無變化 | 合格 |
| 耐液體性 | T5624, 潤滑油等浸漬24℃×24小時后 | ||
| 抗拉強度 | 13.9MPa以上 | 37.4MPa | |
| 絕緣耐力 | 15.7kV/mm以上 | 25.2kV/mm | |
| 伸展率 | 100％以上 | 419% | |
| 燃燒性 | VW-1合格 | 合格 | |
| ＊非保證值 | |||
●尺寸
| 尺寸 | 收縮前尺寸 | 收縮后尺寸 | 単位長度（最小值）（m） | ||
| 內徑（最小值） | 壁厚（參考值） | 內徑（最大值） | 壁厚 | ||
| 3/64 | 1.2 | 0.1 | 0.6 | 0.25±0.05 | 305 |
| 1/16 | 1.6 | 0.1 | 0.8 | 0.25±0.05 | 305 |
| 3/32 | 2.4 | 0.12 | 1.2 | 0.27±0.04 | 152.5 |
| 1/8 | 3.2 | 0.12 | 1.6 | 0.27±0.04 | 152.5 |
| 3/16 | 4.8 | 0.12 | 2.4 | 0.27±0.04 | 61 |
| 1/4 | 6.4 | 0.14 | 3.2 | 0.33±0.05 | 61 |
| 3/8 | 9.5 | 0.14 | 4.8 | 0.33±0.05 | 61 |
| 1/2 | 12.7 | 0.14 | 6.4 | 0.33±0.05 | 61 |
| 3/4 | 19.1 | 0.18 | 9.5 | 0.43±0.07 | 61 |
| 1 | 25.4 | 0.2 | 12.7 | 0.48±0.07 | 61 |
