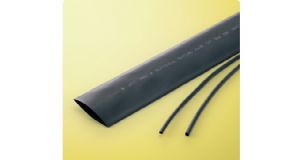

SUMITOMO SUMITUBE?F4（Z）
概述
UL及CSA規格品 壁薄且柔軟性優 額定溫度為125℃的阻燃熱縮管
■ UL224及CSA規格品
■ 薄壁, 收縮時間縮短
■ 阻燃（不使用氯系阻燃劑, 特定溴系阻燃劑(PBDE, PBB)）
用途
■ 電線終端, 電線連接部位的絕緣, 保護, 增強
■ 電線的顏色識別, 捆綁
■ 電阻, 電容等的絕緣, 保護
■ 柔軟
●基本式樣
●耐油性、耐化學品性（常溫）

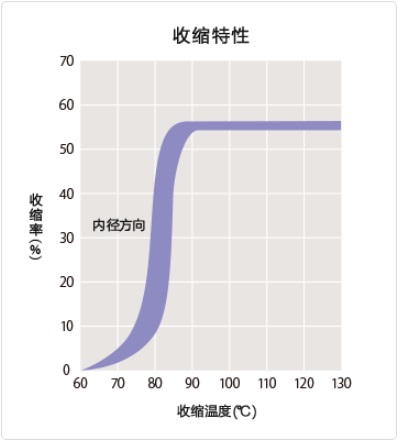

●特性
●尺寸
| 產品分類 | 熱縮套管 |
| 材質 | 電子線架橋軟質阻燃性交聯聚烯烴樹脂 |
| 阻燃性 | 阻燃 |
| 收縮溫度 | 90℃以上 |
| 收縮率 | 50%以上 |
| 長度變化率 | -15％以上 |
| 可連續使用溫度 | -55 ? 125℃ |
| 規格 | UL224／認定書No. E75077 |
| 目錄 No. SUMITUBE F4（Z）或者942, | |
| 額定溫度 125℃, 額定電壓 300V, 阻燃級別 VW-1 | |
| CSA C22.2 No .198.1／認定書No. LR33298, | |
| 額定溫度 125℃, 額定電壓 150V, 阻燃級別 VW-1 | |
| 電氣用品安全法 電氣用品中使用的零部件, 材料登記制度 | |
| 機器內被覆電線的阻燃性試驗（-F-）登記 | |
| ?。ǖ怯汵o.：F-STS3-009～F-STS3-012） | |
| 標記（例） | （蘇州產） 125℃ VW-1 SUMITOMO-SZ SUMITUBE F4（Z）CAT 942 CSA 125℃ VW-1 -F- |
| （日本產） | |
| 125℃ VW-1 | |
| SUMITOMO-K SUMITUBE F4（Z）CAT 942 CSA 125℃ VW-1 -F- | |
| 可制作的顏色 | 黑, 棕, 紅, 橙, 黃, 綠, 藍, 紫, 灰, 白 |
| 柔軟性 | 柔軟 |
| 環境對應 | RoHS,ELV |
| 領域 | 汽車,工程機械,工業機械,電子 |
●耐油性、耐化學品性（常溫）
| 汽油 | 輕油 | 潤滑油 | 酒精 | 酸 | 堿 |
| △ | △ | △ | ◎ | ○ | ○ |
| ◎：性能卓越 ○：品質優良 △：需在使用過程中加以注意 | |||||
●特性
| 特性 | 項目 | 特性值 | 代表值＊ |
| 機械特性 | 抗拉強度 （老化前） | 10.4MPa以上 | 15.2MPa |
| 抗拉強度 （老化后） | 158℃×7日, 7.3MPa以上 | 16.0MPa | |
| 伸展率 （老化前） | 200％以上 | 350% | |
| 伸展率 （老化后） | 158℃×7日, 100％以上 | 350% | |
| 熱沖擊 | 250℃×4小時, 無裂縫 | 合格 | |
| 低溫彎曲 | -30℃×1小時, 無裂縫 | 合格 | |
| 電氣特性 | 耐電壓 （老化前） | AC2.5kV×60秒, 無破壞 | 合格 |
| 耐電壓 （老化后） | 158℃×7日, AC2.5kV×60秒, 無破壞 | 合格 | |
| 絕緣破壞電壓（老化前） | AC2.5kV以上 | 12.6kV | |
| 絕緣破壞電壓 （老化后） | 158℃×7日, 剩余率在50％以上且AC2.5kV以上 | 合格 | |
| 體積電阻率 | 1.0×1014Ω?cm以上 | 2.5×1016Ω?cm | |
| 化學特性 | 銅腐蝕性 | 濕度95％, 溫度23℃環境下放置24小時后, 158℃×7日, 無腐蝕 | 合格 |
| 銅穩定性 | 濕度95％, 溫度23℃環境下放置24小時后, 158℃×7日, 伸展率在100％以上 | 342% | |
| 燃燒性 | VW-1合格 | 合格 | |
| ＊非保證值 | |||
●尺寸
| 公制尺寸 | |||||
| 尺寸 | 收縮前尺寸 | 收縮后尺寸 | 単位長度（最小值）（m） | ||
| 內徑 | 壁厚（參考值） | 內徑（最大值） | 壁厚（最小值） | ||
| 1×0.1 | 1.30±0.30 | 0.1 | 0.5 | 0.2 | 200 |
| 1.5×0.1 | 1.90±0.30 | 0.1 | 0.75 | 0.2 | 200 |
| 2×0.1 | 2.30±0.30 | 0.1 | 1 | 0.2 | 200 |
| 2.5×0.15 | 2.80±0.30 | 0.15 | 1.25 | 0.25 | 200 |
| 3×0.15 | 3.30±0.30 | 0.15 | 1.5 | 0.25 | 200 |
| 3.5×0.15 | 3.80±0.30 | 0.15 | 1.75 | 0.25 | 200 |
| 4×0.15 | 4.40±0.30 | 0.15 | 2 | 0.25 | 200 |
| 5×0.15 | 5.50±0.30 | 0.15 | 2.5 | 0.25 | 100 |
| 6×0.15 | 6.5±0.4 | 0.15 | 3 | 0.28 | 100 |
| 7×0.15 | 7.5±0.4 | 0.15 | 3.5 | 0.28 | 50 |
| 8×0.15 | 8.5±0.4 | 0.15 | 4 | 0.28 | 50 |
| 9×0.15 | 9.5±0.4 | 0.15 | 4.5 | 0.28 | 50 |
| 10×0.15 | 10.5±0.4 | 0.15 | 5 | 0.28 | 50 |
| 英制尺寸 | |||||
| 尺寸 | 收縮前尺寸 | 收縮后尺寸 | 単位長度（最小值）（m） | ||
| 內徑（最小值） | 壁厚（參考值） | 內徑（最大值） | 壁厚（最小值） | ||
| 1/2 | 12.7 | 0.15 | 6.4 | 0.28 | 61 |
| 3/4 | 19.1 | 0.18 | 9.5 | 0.35 | 61 |
| 1 | 25.4 | 0.2 | 12.7 | 0.4 | 61 |
