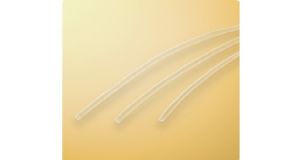

SUMITOMO SUMITUBE?V（300V）
概述
UL/cULus規格品 透明阻燃熱縮管
■ UL224（UL／cULus）規格品
■ 阻燃
■ 透明
用途
■ 電線終端, 電線連接部位的絕緣, 保護, 增強
■ 電纜標簽的固定, 保護
■ 電阻, 電容等的絕緣, 保護
●基本式樣
●耐油性、耐化學品性（常溫）
●特性
| 產品分類 | 熱縮套管 |
| 材質 | 軟質阻燃性聚氯乙烯樹脂 |
| 阻燃性 | 阻燃 |

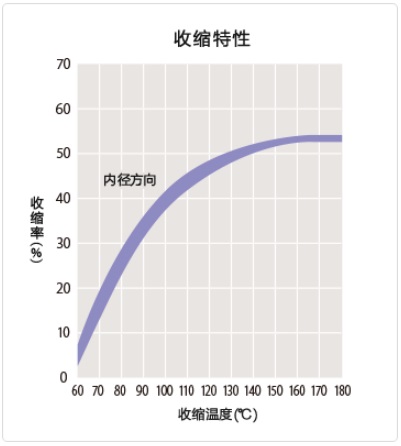

| 收縮率 | 50%以上 |
| 長度變化率 | -30％以上 |
| 可連續使用溫度 | -30 ? 105℃ |
| 規格 | UL224／認定書No. E48762 |
| 目錄 No. 836, 額定溫度 105℃ | |
| 額定電壓 300V, 阻燃級別 VW-1 | |
| 電氣用品安全法 電氣用品中使用的零部件, 材料登記制度 | |
| 機器內被覆電線的阻燃性試驗（-F-）登記（登記No. ：F-STS3-001～F-STS3-008） | |
| 標記（例） | 105℃ VW-1 SUMITOMO-K SUMITUBE V CAT 836 -F- |
| 可制作的顏色 | 透明 |
| 柔軟性 | 柔軟 |
| 環境對應 | RoHS,ELV |
| 領域 | 工程機械,工業機械,電子 |
●耐油性、耐化學品性（常溫）
| 汽油 | 輕油 | 潤滑油 | 酒精 | 酸 | 堿 |
| ○ | ○ | ○ | △ | △ | △ |
| ◎：性能卓越 ○：品質優良 △：需在使用過程中加以注意 | |||||
●特性
| 特性 | 項目 | 特性值 | 代表值＊ |
| 機械特性 | 抗拉強度 （老化前） | 10.4MPa以上 | 27.7MPa |
| 抗拉強度 （老化后） | 136℃×7日, 7.3MPa以上 | 29.0MPa | |
| 伸展率 （老化前） | 100％以上 | 340% | |
| 伸展率 （老化后） | 136℃×7日, 100％以上 | 320% | |
| 加熱變形率 | 131℃×1小時, 35％以下 | 27% | |
| 熱沖擊 | 180℃×4小時, 無裂縫 | 合格 | |
| 低溫彎曲 | -30℃×1小時, 無裂縫 | 合格 | |
| 電氣特性 | 耐電壓 （老化前） | AC2.5kV×60秒, 無破壞 | 合格 |
| 耐電壓 （老化后） | 136℃×7日, AC2.5kV×60秒, 無破壞 | 合格 | |
| 絕緣破壞電壓（老化前） | AC2.5kV以上 | 17.5kV | |
| 絕緣破壞電壓 （老化后） | 136℃×7日, 剩余率在50％以上且AC2.5kV以上 | 合格 | |
| 體積電阻率 | 1.0×1010Ω?cm以上 | 5.3×1012Ω?cm | |
| 化學特性 | 銅腐蝕性 | 濕度95％, 環境下放置24小時后, 136℃×7日, 無腐蝕 | 合格 |
| 銅穩定性 | 濕度95％, 溫度23℃環境下放置24小時后, 136℃×7日, 伸展率在100％以上 | 300% | |
| 燃燒性 | VW-1合格 | 合格 | |
| ＊非保證值 | |||
●尺寸
| 英制尺寸 | |||||
| 尺寸 | 收縮前尺寸 | 收縮后尺寸 | 単位長度（最小值）（m） | ||
| 內徑＊（最小值） | 壁厚（參考值） | 內徑（最大值） | 壁厚（最小值） | ||
| 3/64 | 1.2 | 0.1 | 0.6 | 0.26 | 100 |
| 1/16 | 1.6 | 0.1 | 0.8 | 0.33 | 100 |
| 3/32 | 2.4 | 0.12 | 1.2 | 0.33 | 100 |
| 1/8 | 3.2 | 0.12 | 1.6 | 0.33 | 100 |
| 3/16 | 4.8 | 0.12 | 2.4 | 0.33 | 100 |
| 1/4 | 6.4 | 0.15 | 3.2 | 0.44 | 50 |
| 3/8 | 9.5 | 0.15 | 4.8 | 0.44 | 50 |
| 1/2 | 12.7 | 0.19 | 6.4 | 0.56 | 50 |
| 3/4 | 19.1 | 0.23 | 9.5 | 0.69 | 50 |
| 1 | 25.4 | 0.25 | 12.7 | 0.77 | 50 |
| 公制尺寸 | |||||
| 尺寸 | 收縮前尺寸 | 收縮后尺寸 | 単位長度（最小值）（m） | ||
| 內徑＊（最小值） | 壁厚（參考值） | 內徑（最大值） | 壁厚（最小值） | ||
| 1.5×0.15 | 1.5 | 0.15 | 0.75 | 0.33 | 100 |
| 2×0.15 | 2 | 0.15 | 1 | 0.33 | 100 |
| 2.5×0.15 | 2.5 | 0.15 | 1.25 | 0.33 | 100 |
| 3×0.15 | 3 | 0.15 | 1.5 | 0.33 | 100 |
| 3.5×0.15 | 3.5 | 0.15 | 1.75 | 0.33 | 100 |
| 4×0.15 | 4 | 0.15 | 2 | 0.33 | 100 |
| 5×0.15 | 5 | 0.15 | 2.5 | 0.44 | 50 |
| 6×0.15 | 6 | 0.15 | 3 | 0.44 | 50 |
| 7×0.15 | 7 | 0.15 | 3.5 | 0.44 | 50 |
| 8×0.15 | 8 | 0.15 | 4 | 0.44 | 50 |
| 9×0.2 | 9 | 0.2 | 4.5 | 0.56 | 50 |
| 10×0.2 | 10 | 0.2 | 5 | 0.56 | 50 |
| 11×0.2 | 11 | 0.2 | 5.5 | 0.56 | 50 |
| 12×0.2 | 12 | 0.2 | 6 | 0.56 | 50 |
| 13×0.25 | 13 | 0.25 | 6.5 | 0.69 | 50 |
| 14×0.25 | 14 | 0.25 | 7 | 0.69 | 50 |
| 15×0.25 | 15 | 0.25 | 7.5 | 0.69 | 50 |
| 16×0.25 | 16 | 0.25 | 8 | 0.69 | 50 |
| 18×0.25 | 18 | 0.25 | 9 | 0.77 | 50 |
| 20×0.25 | 20 | 0.25 | 10 | 0.77 | 50 |
| 22×0.25 | 22 | 0.25 | 11 | 0.77 | 50 |
| 25×0.25 | 25 | 0.25 | 12.5 | 0.77 | 50 |
|
＊ 實際產品的內徑尺寸可能會約大20%左右,
請注意使用存放條件與自然收縮SUMITUBEV的材質是軟質聚氯乙烯，其特性是在大約40℃左右開始出現收縮的趨勢，故我們?nèi)越ㄗh存放在濕度較低的陰涼場所。同時請避免陽光直射。 ※ SUMITUBEV會在熱縮時，因為局部受熱不均勻而產生裂開現象。請在確認收縮狀態的同時決定收縮條件。 |
|||||
