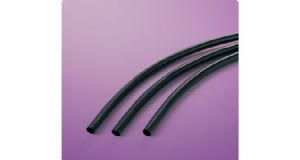

SUMITOMO IRRAX?TUBE V2 (300V)
概述
UL及CSA規格品 柔軟耐熱套管
■ 彩色物品:UL224及CSA規格品, 透明:UL224（UL/cULus）規格品
■ 阻燃
用途
■ 電線終端, 電線連接部位的絕緣, 保護, 增強
■ 電線的識別, 捆綁
●基本式樣
●耐油性、耐化學品性（常溫）
●特性
●尺寸
| 產品分類 | 耐熱套管（非收縮） |
| 材質 | 軟質阻燃性聚氯乙烯樹脂 |
| 阻燃性 | 阻燃 |
| 可連續使用溫度 | -30 ? 105℃ |
| 規格 | 彩色物品: |
| UL224／認定書No. E48762 | |
| 額定溫度 105℃, 額定電壓 300V, 阻燃級別 VW-1 | |
| CSA C22.2 No.198.1／認定書No. LR33298 | |
| 額定溫度 105℃, 額定電壓 300V, 阻燃級別 VW-1 | |
| 電氣用品安全法 電氣用品中使用的零部件, 材料登記制度 | |
| 機器內被覆電線的阻燃性試驗（ -F-） | |
| 登記（ 登記No：. F-STS3-001～F-STS3-008） | |
| 透明: | |
| UL224（ UL/cULus）／認定書No. E48762 | |
| 額定溫度 105℃, 額定電壓 300V, 阻燃級別 VW-1 | |
| 電氣用品安全法 電氣用品中使用的零部件, 材料登記制度 | |
| 機器內被覆電線的阻燃性試驗（ -F-） | |
| 登記（ 登記No：. F-STS3-001～F-STS3-008） | |
| ※根據目錄No.的不同, 適應規格和顏色也有所不同。 | |
| 標記（例） | 彩色物品: 105℃ VW-1 SUMITOMO-K IRRAXTUBE V2 CAT 806 CSA 105℃ VW-1 -F- |
| 透明: | |
| 105℃ VW-1 | |
| SUMITOMO-K IRRAXTUBE V2 CAT 837 -F- | |
| 可制作的顏色 | 目錄No.806 |
| 黑, 棕, 紅, 橙, 黃, 綠, 藍, 紫, 灰, 白 | |
| 目錄No.837 | |
| 透明 | |
| 柔軟性 | 柔軟 |
| 環境對應 | RoHS,ELV |
| 領域 | 汽車,工程機械,工業機械,電子 |
●耐油性、耐化學品性（常溫）
| 汽油 | 輕油 | 潤滑油 | 酒精 | 酸 | 堿 |
| ○ | ○ | ○ | △ | △ | △ |
| ◎：性能卓越 ○：品質優良 △：需在使用過程中加以注意 | |||||
●特性
| 特性 | 項目 | 特性值 | 代表值＊ |
| 機械特性 | 抗拉強度 （老化前） | 10.4MPa以上 | 28.6MPa |
| 抗拉強度 （老化后） | 136℃×7日, 7.3MPa以上 | 29.0MPa | |
| 伸展率 （老化前） | 100％以上 | 310% | |
| 伸展率 （老化后） | 136℃×7日, 100％以上 | 320% | |
| 加熱變形率 | 131℃×1小時, 35%以下 | 25% | |
| 熱沖擊 | 180℃×4小時, 無裂縫 | 合格 | |
| 低溫彎曲 | -30℃×1小時, 無裂縫 | 合格 | |
| 電氣特性 | 耐電壓 （老化前） | AC2.5kV×60秒, 無破壞 | 合格 |
| 耐電壓 （老化后） | 136℃×7日, AC2.5kV×60秒, 無破壞 | 合格 | |
| 絕緣破壞電壓（ 老化前） | AC2.5kV以上 | 合格 | |
| 絕緣破壞電壓（ 老化后） | 136℃×7日, 剩余率在50％以上 | 合格 | |
| 體積電阻率 | 1.0×1010Ω?cm以上 | 4.8×1012Ω?cm | |
| 化學特性 | 銅腐蝕性 | 濕度95％, 溫度23℃環境下放置24小時后, 136℃×7日, 無腐蝕 | 合格 |
| 銅穩定性 | 濕度95％, 溫度23℃環境下放置24小時后, 136℃×7日, 伸展率在100％以上 | 190% | |
| 燃燒性 | VW-1合格 | 合格 | |
| ＊非保證值 | |||
●尺寸
| 尺寸 | 內徑 | 壁厚 | 単位長度 |
|
AWG24
|
0.55±0.10 | 0.32±0.06 | 1000以上 |
| AWG22 | 0.65±0.10 | 0.32±0.06 | 500以上 |
| AWG20 | 0.80±0.10 | 0.40±0.06 | 500以上 |
| AWG19 | 0.90±0.10 | 0.40±0.06 | 500以上 |
| AWG18 | 1.00±0.10 | 0.40±0.06 | 500以上 |
| AWG17 | 1.15±0.10 | 0.40±0.06 | 250以上 |
| AWG16 | 1.30±0.10 | 0.40±0.06 | 250以上 |
| AWG15 | 1.45±0.10 | 0.40±0.06 | 200以上 |
| AWG14 | 1.65±0.10 | 0.40±0.06 | 200以上 |
| AWG13 | 1.80±0.15 | 0.40±0.06 | 200以上 |
| AWG12 | 2.10±0.15 | 0.40±0.06 | 400以上 |
| AWG11 | 2.30±0.15 | 0.40±0.06 | 400以上 |
| AWG10 | 2.60±0.15 | 0.40±0.06 | 400以上 |
| AWG9 | 2.90±0.15 | 0.50±0.06 | 400以上 |
| AWG8 | 3.30±0.15 | 0.50±0.06 | 400以上 |
| AWG7 | 3.70±0.15 | 0.50±0.06 | 400以上 |
| AWG6 | 4.10±0.20 | 0.50±0.06 | 200以上 |
| AWG5 | 4.60±0.20 | 0.50±0.06 | 200以上 |
| AWG4 | 5.20±0.20 | 0.50±0.06 | 200以上 |
| AWG3 | 5.80±0.20 | 0.50±0.06 | 100以上 |
| AWG2 | 6.5±0.2 | 0.50±0.06 | 100以上 |
| AWG1 | 7.3±0.3 | 0.50±0.06 | 100以上 |
| AWG0 | 8.3±0.3 | 0.50±0.06 | 100以上 |
| 長度變化率：0±5％（100℃×2小時） | |||
