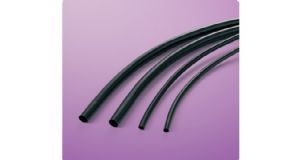

SUMITOMO IRRAX?TUBE NHR4
概述
UL規格品 無鹵/無銻柔軟耐熱套管
■ UL224規格品
■ 無鹵/無銻
■ 耐熱（UL規格 額定溫度125℃)
■ 阻燃
●基本式樣
●耐油性、耐化學品性（常溫）
●特性
| 產品分類 | 耐熱套管（非收縮） |
| 材質 | 電子線架橋阻燃性交聯聚烯烴樹脂 |
| 阻燃性 | 阻燃 |
| 可連續使用溫度 | -55 ? 125℃ |
| 規格 | UL224 |
| 認定書No. E48762 | |
| 額定溫度 125℃, 額定電壓 300V | |
| 阻燃級別 VW-1 | |
| 標記（例） | 125℃ VW-1 IRRAXTUBE NHR4 -F- |
| 可制作的顏色 | 黑 |
| 柔軟性 | 柔軟 |
| 環境對應 | 無鹵,RoHS,ELV |
| 領域 | 航空/軍用,工程機械,工業機械,電子 |
●耐油性、耐化學品性（常溫）
| 汽油 | 輕油 | 潤滑油 | 酒精 | 酸 | 堿 |
| △ | △ | △ | ◎ | ○ | ○ |
| ◎：性能卓越 ○：品質優良 △：需在使用過程中加以注意 | |||||
●特性
| 特性 | 項目 | 特性值 | 代表值＊ |
| 機械特性 | 抗拉強度 （老化前） | 10.4MPa以上 | 11.7MPa |
| 抗拉強度 （老化后） | 158℃×7日, 7.3MPa以上 | 11.4MPa | |
| 伸展率 （老化前） | 200％以上 | 500% | |
| 伸展率 （老化后） | 158℃×7日, 100％以上 | 465% | |
| 熱沖擊 | 250℃×4小時, 無裂縫 | 合格 | |
| 低溫彎曲 | -30℃×1小時, 無裂縫 | 合格 | |
| 電氣特性 | 耐電壓 （老化前） | A.C.2.5kV×60秒, 無破壞 | 合格 |
| 耐電壓 （老化后） | 158℃×7日, A.C.2.5kV×60秒, 無破壞 | 合格 | |
| 絕緣破壞電壓（老化前） | A.C.2.5kV以上 | 15.5kV | |
| 絕緣破壞電壓（老化后） | 158℃×7日, 剩余率在50％以上且AC2.5kV以上 | 合格 | |
| 體積電阻率 | 1.0×1014Ω?cm以上 | 4.2×1015Ω?cm | |
| 化學特性 | 銅腐蝕性 | 濕度95％, 溫度23℃環境下放置24小時后, | 合格 |
| 158℃×7日, 無腐蝕 | 410% | ||
| 燃燒性 | VW-1合格 | 合格 | |
| ＊非保證值 | |||
●尺寸
| 尺寸 | 內徑 | 壁厚 | 単位長度 |
| 3×0.45 | 3.00±0.20 | 0.48±0.04 | 400 |
| 4×0.45 | 4.00±0.20 | 0.48±0.04 | 400 |
| 5×0.45 | 5.00±0.20 | 0.48±0.04 | 200 |
| 6×0.45 | 6.0±0.2 | 0.48±0.04 | 100 |
| 7×0.45 | 7.0±0.3 | 0.48±0.04 | 100 |
| 8×0.45 | 8.0±0.3 | 0.48±0.04 | 100 |
| 9×0.45 | 9.0±0.3 | 0.48±0.04 | 100 |
| 10×0.45 | 10.0±0.4 | 0.48±0.04 | 100 |
